In questa pagina sono raccolte le principali lavorazioni eseguite sul motore Yamaha Apex e sulla cellula del Savage Cub, con un taglio volutamente sintetico ma ordinato.
Per facilitare la lettura, ogni intervento è descritto seguendo criteri omogenei:
- Fase del progetto (preparazione, installazione, integrazione impianti, test a terra, test in volo);
- Area dell’aeromobile (motore, cellula, impianto carburante, impianto elettrico, strumenti);
- Data o periodo indicativo di esecuzione, utile per incrociare le informazioni con il cronoprogramma;
- Obiettivo tecnico dell’intervento e problemi che si intendevano risolvere;
- Note operative e di sicurezza quando rilevanti.
Le descrizioni non sostituiscono in alcun modo manuali, disegni strutturali o dati certificati: hanno solo scopo informativo e divulgativo, per raccontare come è stato affrontato il progetto di motorizzazione Yamaha Apex su Savage Cub.

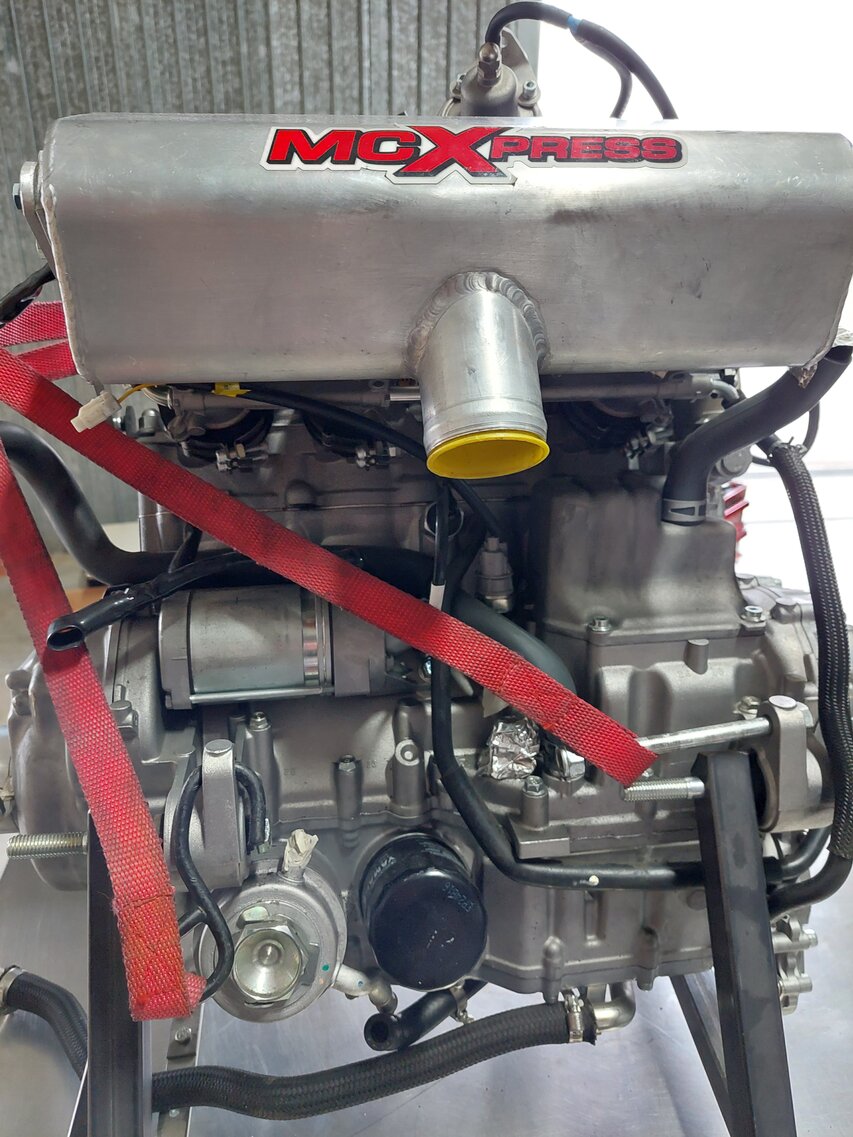

Il motore Yamaha Apex utilizzato nel progetto proviene dal settore snowmobile e richiede una serie di adattamenti per l’impiego aeronautico su Savage Cub.
Le principali lavorazioni effettuate sul motore hanno riguardato:

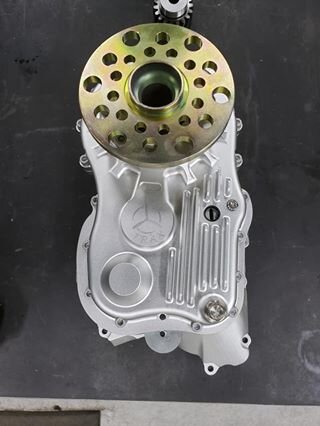

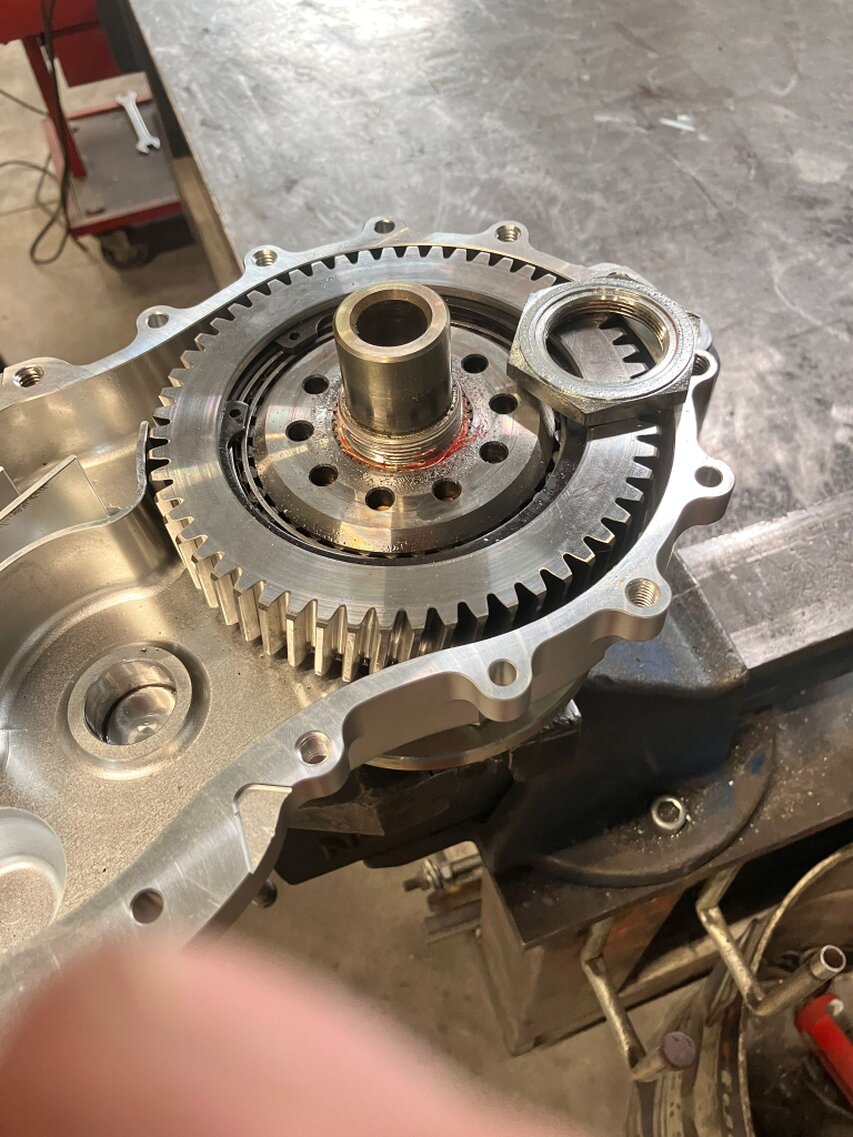

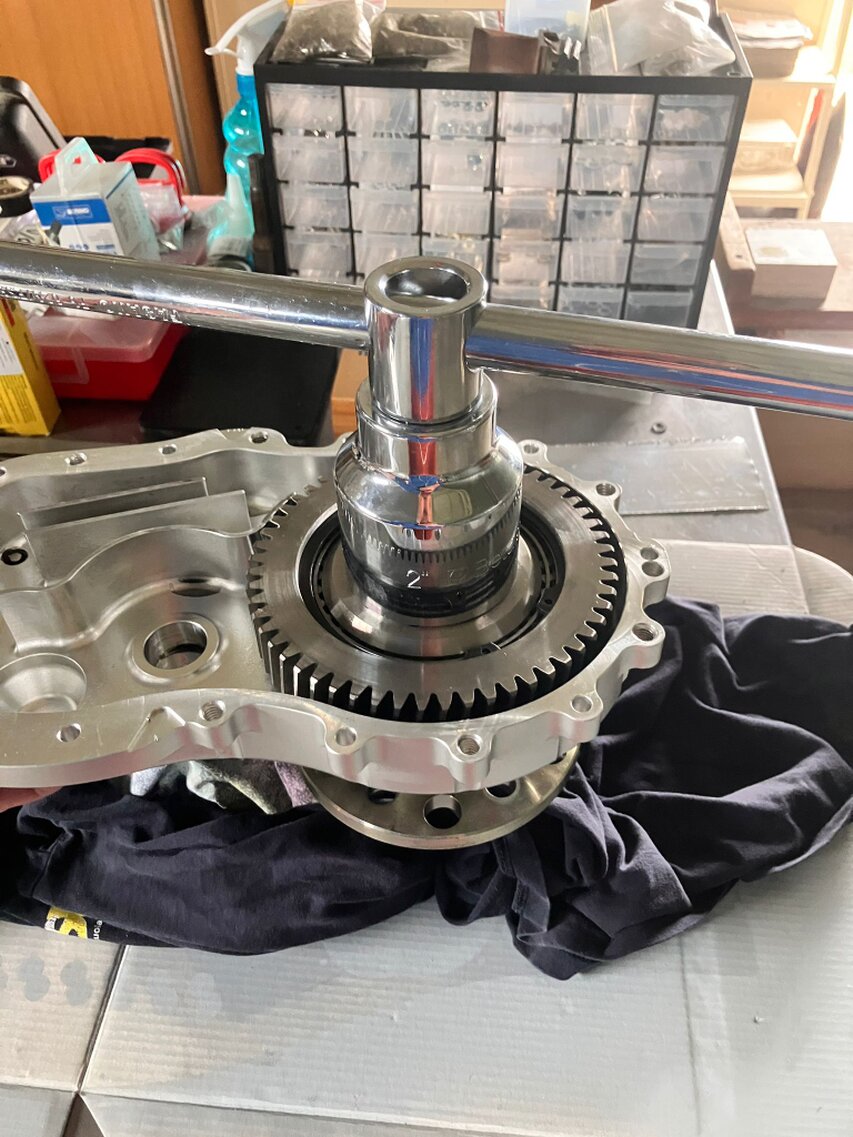

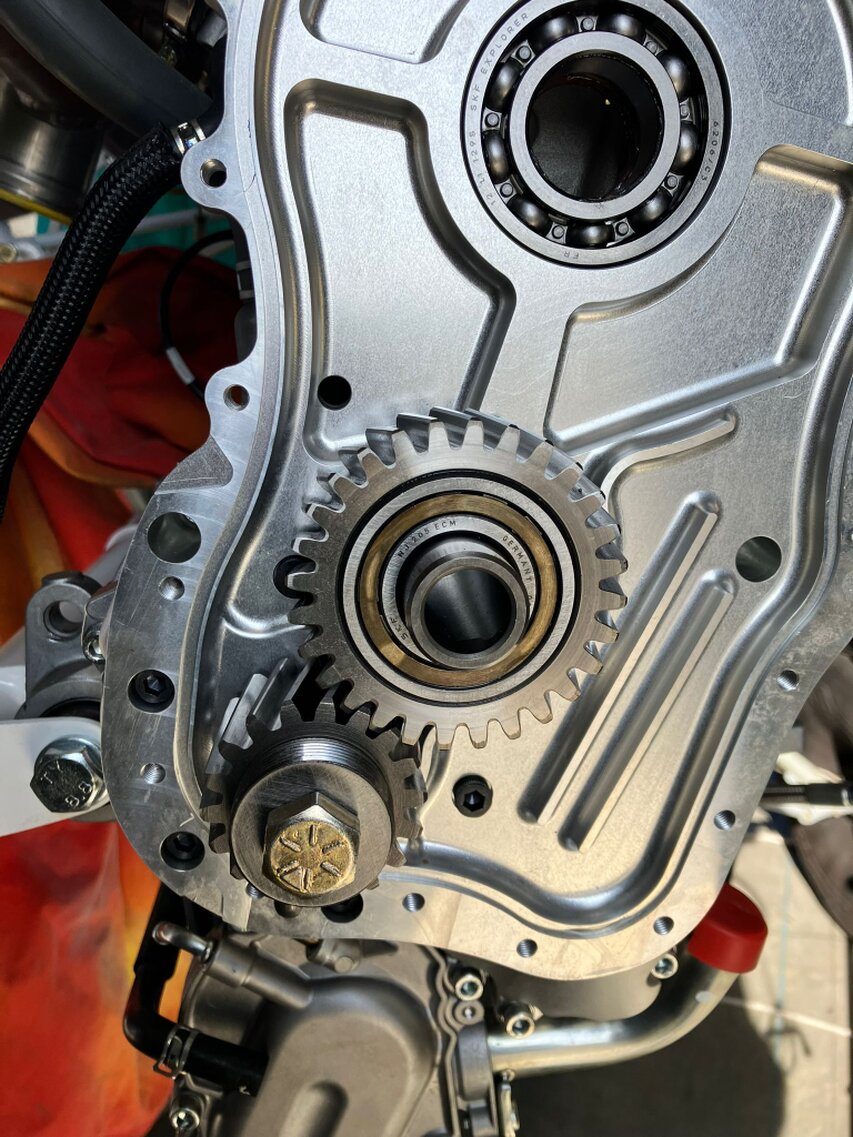

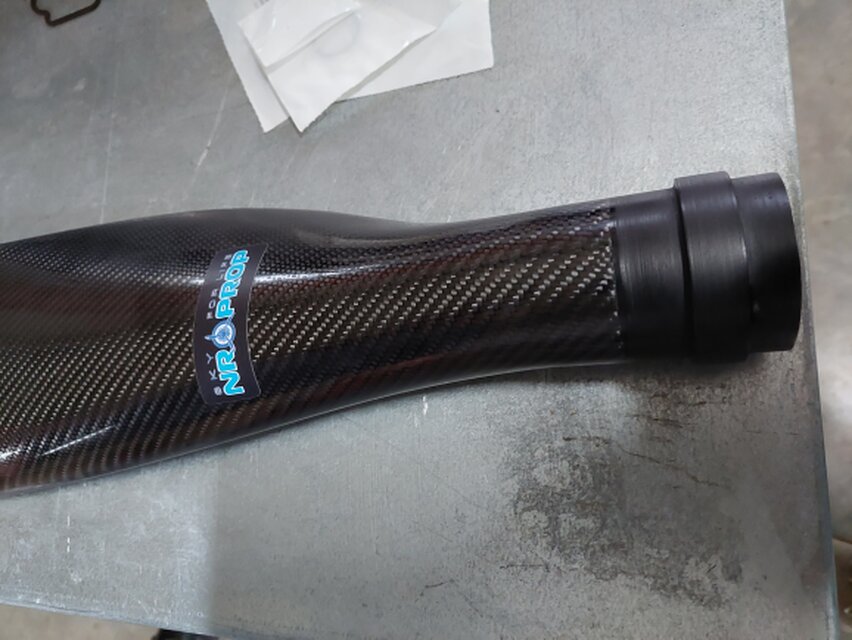

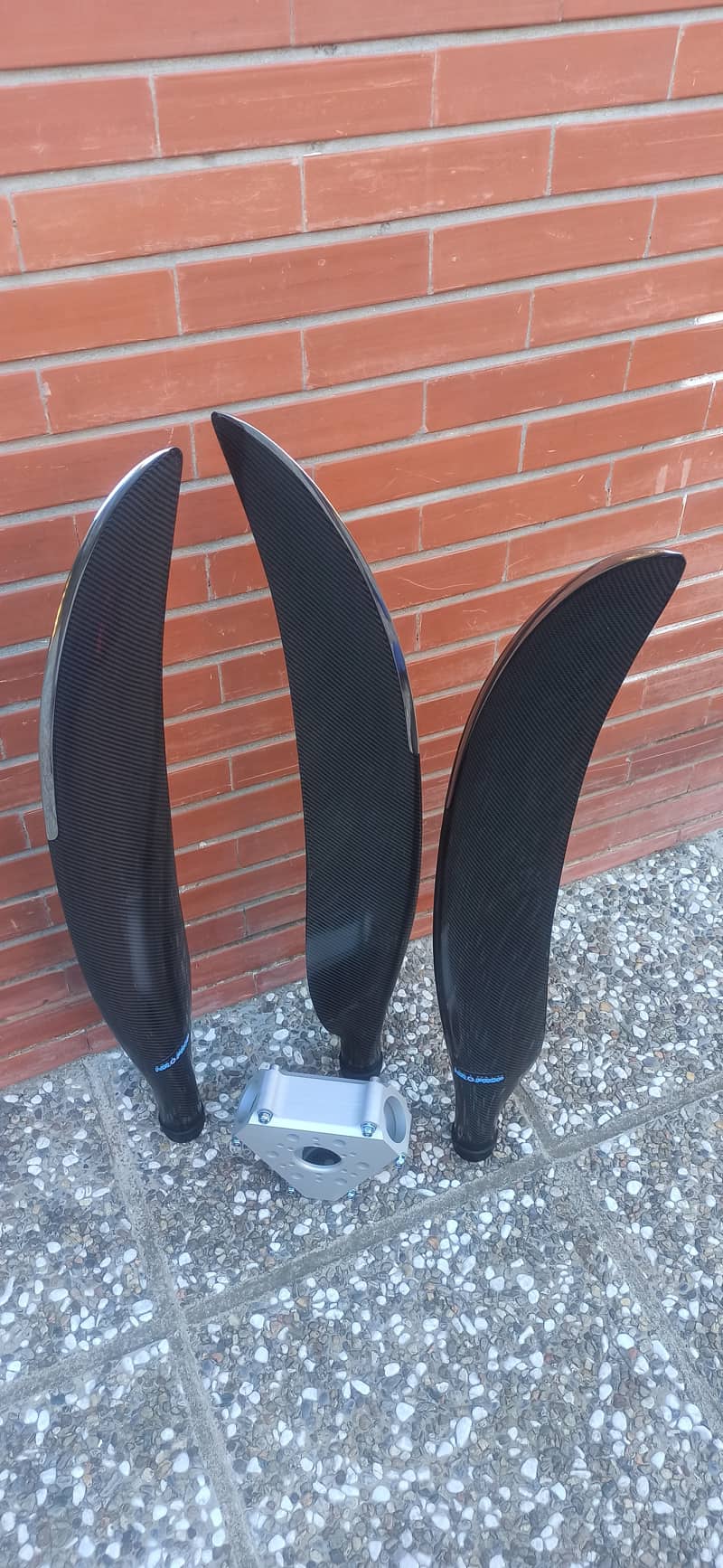

- Riduttore di giri: scelta, montaggio e allineamento del riduttore, con controllo accurato del gioco, della lubrificazione e delle vibrazioni trasmesse all’elica;

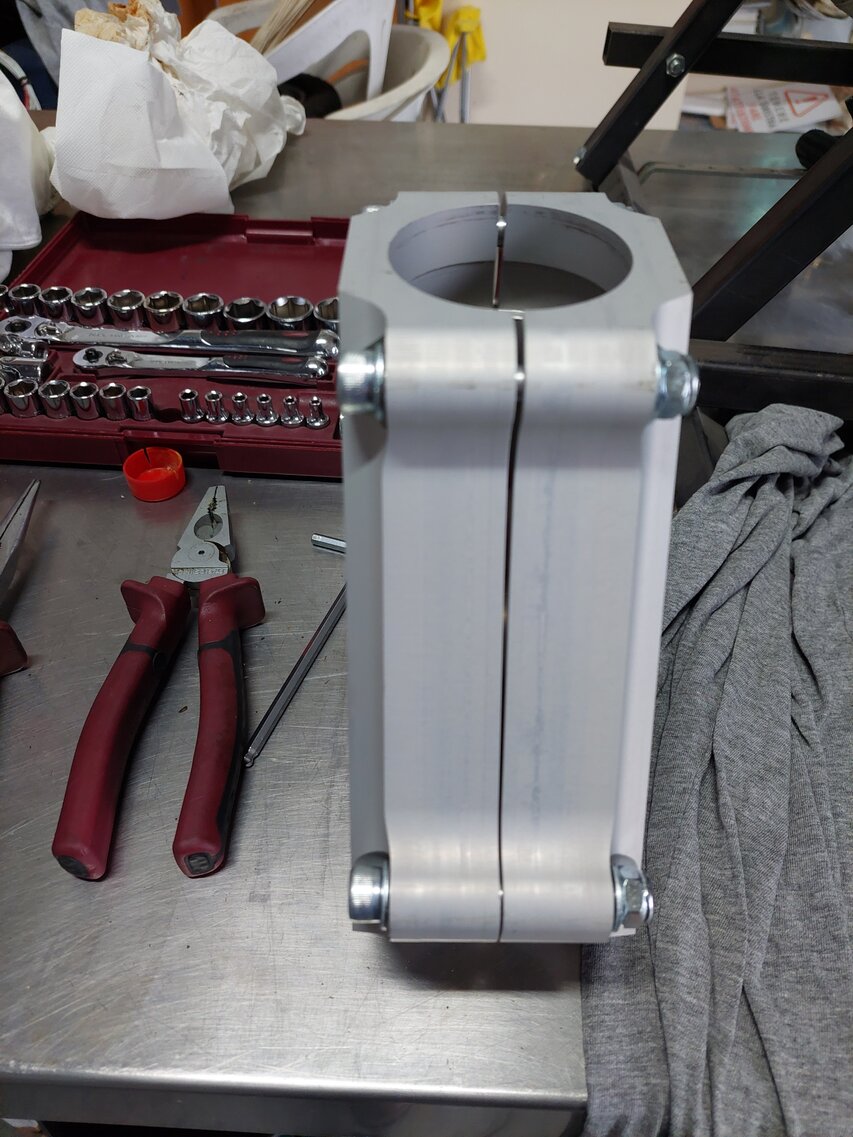

- Supporti motore: realizzazione di piastre di interfaccia e boccole dedicate, con attenzione particolare alla rigidezza e alla compatibilità dei carichi con la cellula;

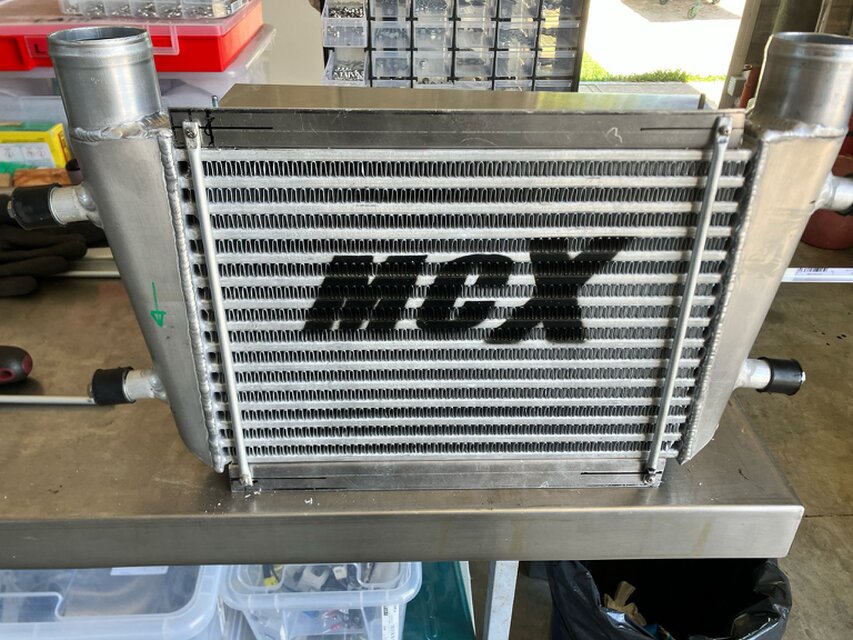

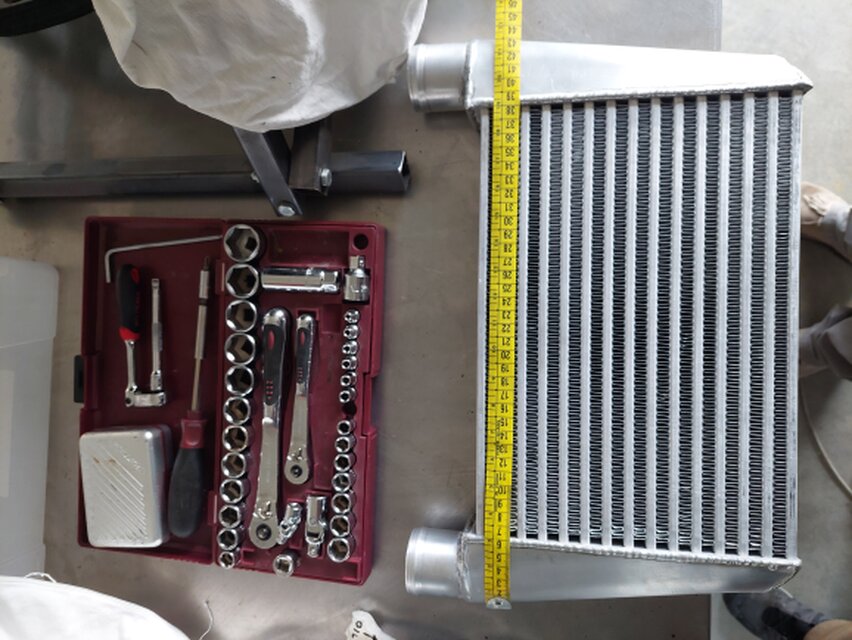

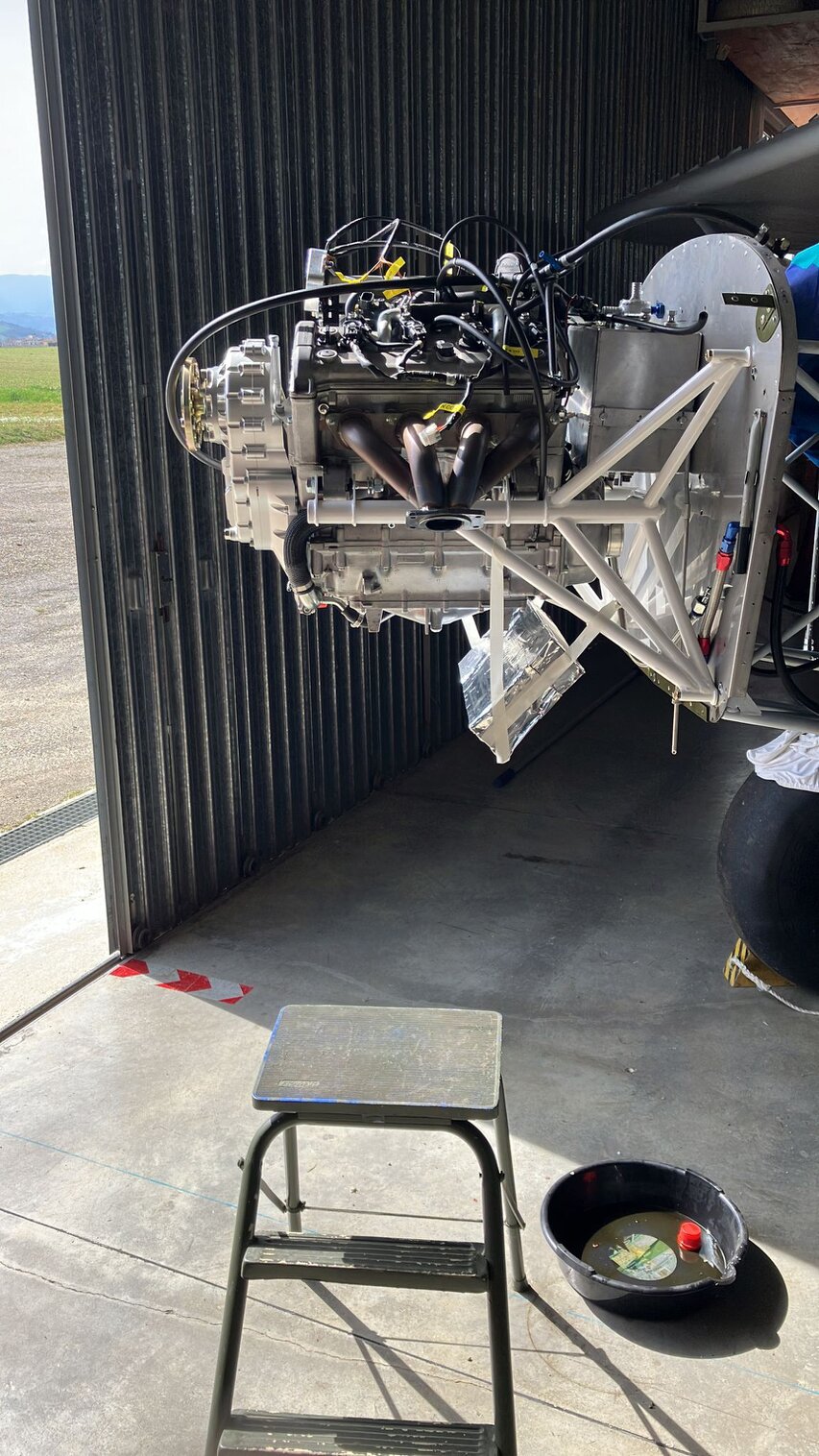

- Impianto di raffreddamento: riprogettazione del circuito, posizionamento di radiatori e vaschette di espansione, studio dei passaggi aria sui cofani motore;

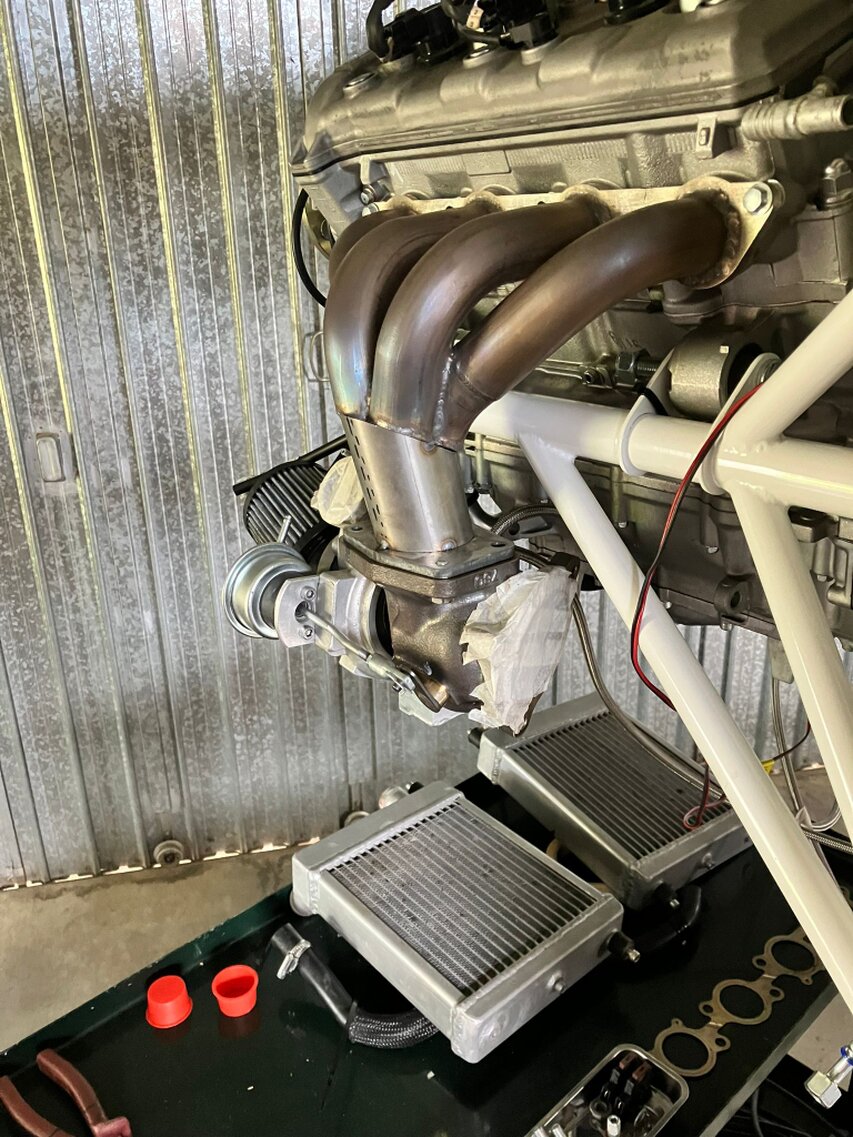

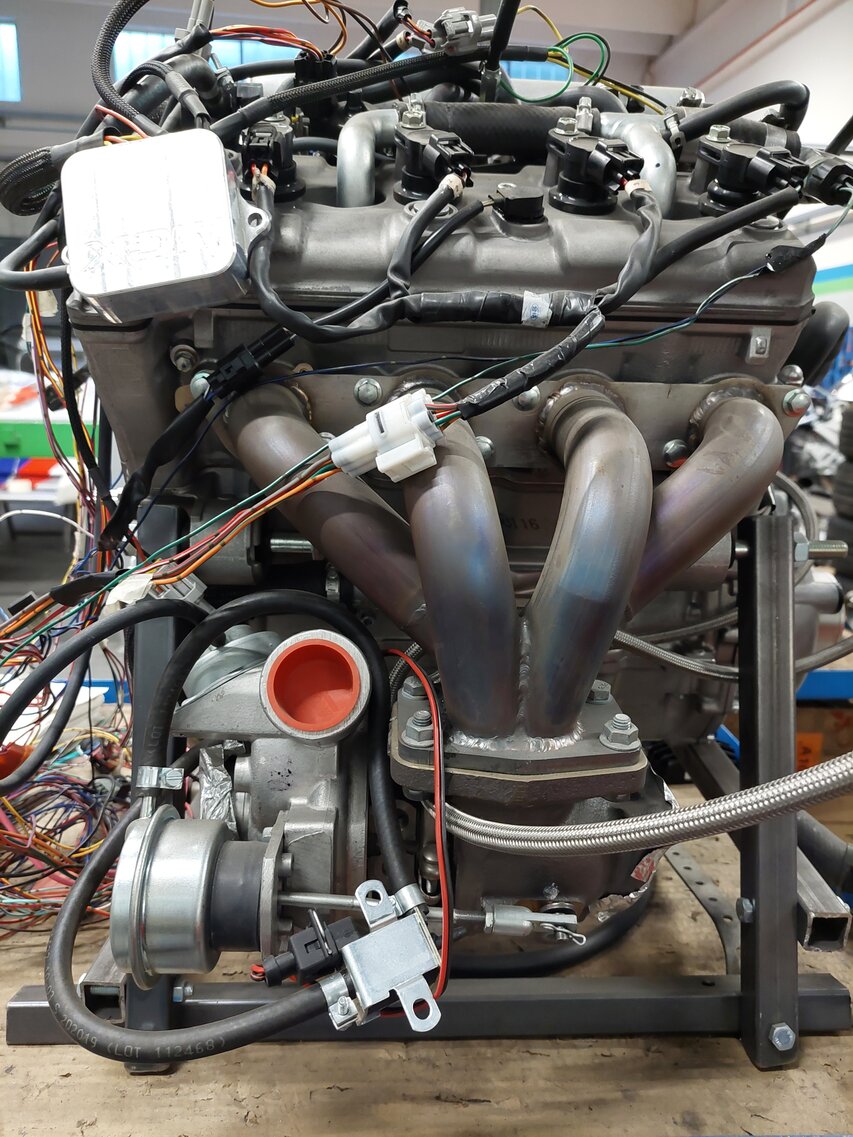

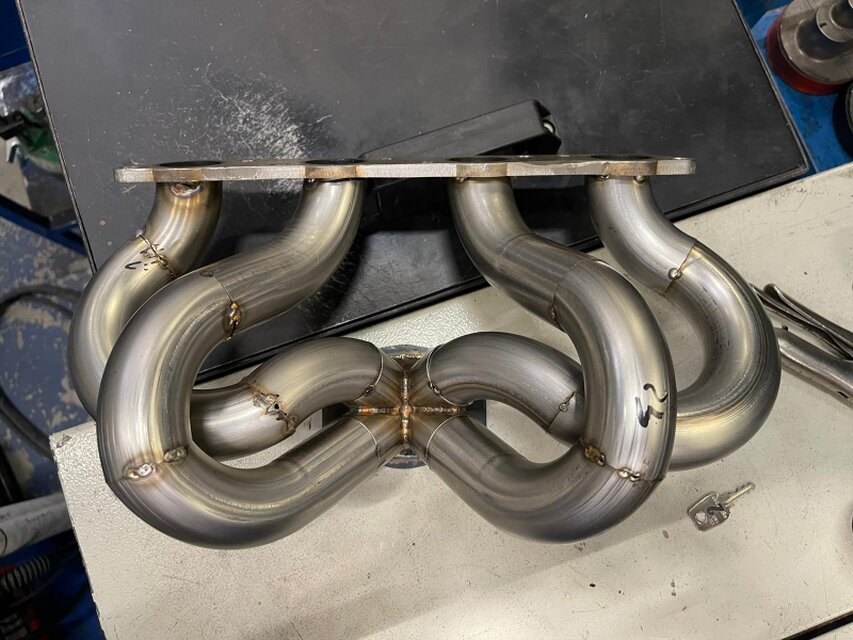

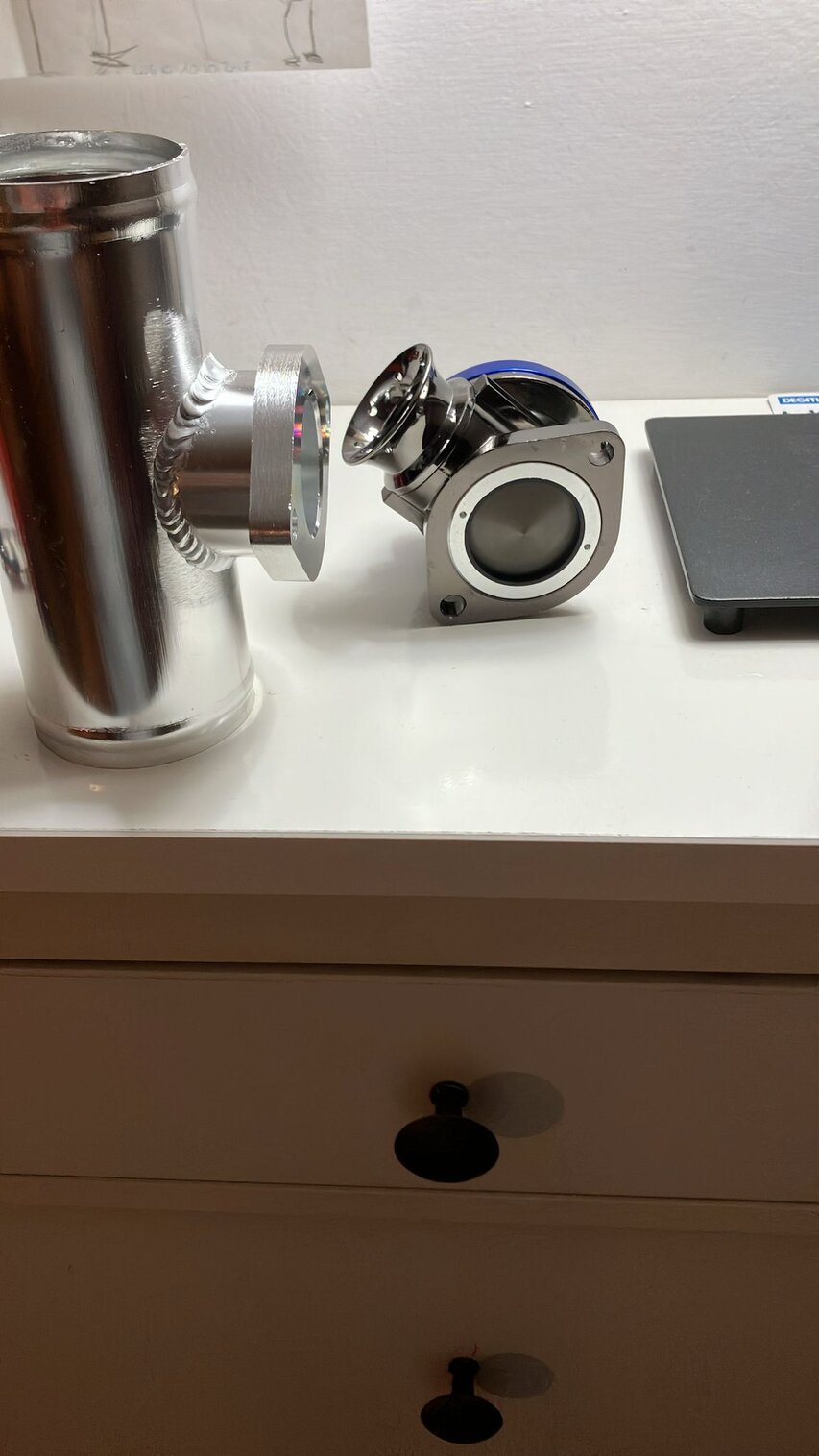

- Scarico: disegno di un impianto di scarico compatto e adatto alla geometria della cellula, con staffaggi dedicati e margine rispetto alle parti in materiale composito;

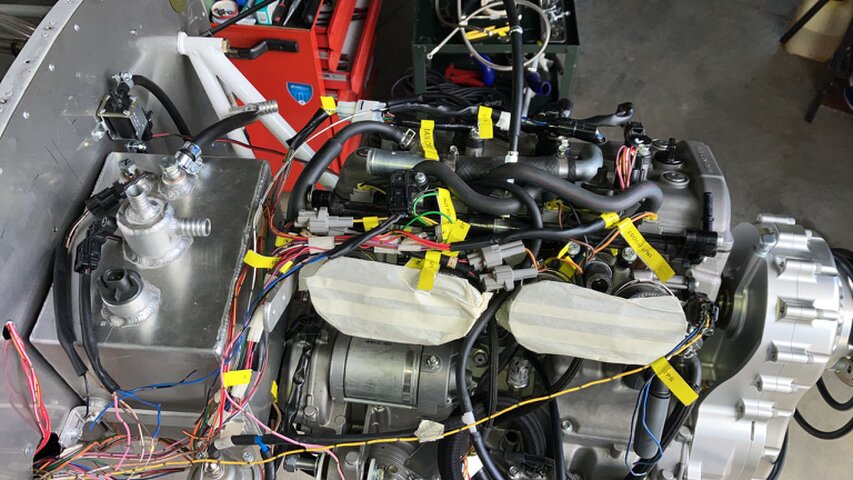

- Cablaggi motore: razionalizzazione del cablaggio originale Yamaha, separando i percorsi critici e prevedendo punti di ispezione e fissaggio meccanico.
Per ogni area sono state effettuate verifiche dimensionali, controlli visuali e, quando necessario, piccoli cicli di prova a banco per validare le scelte.
In sintesi, le lavorazioni sul motore possono essere ricondotte a quattro blocchi principali:
- Adattamento meccanico: interfaccia tra blocco motore, riduttore ed elica; verifica dei serraggi, uso controllato di rondelle e bussole distanziali, controllo giochi e disassamenti;
- Gestione termica: configurazione del circuito di raffreddamento, dimensionamento tubazioni, scelta dei materiali, studio del flusso d’aria in ingresso e in uscita dai cofani;

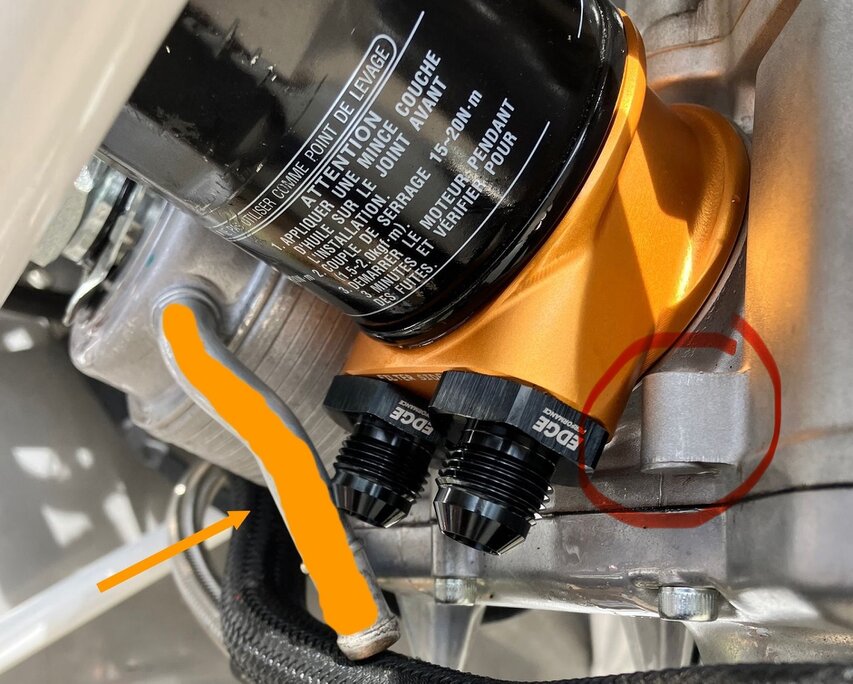

- Gestione dei fluidi: collegamento linee carburante verso i corpi farfallati o rail di iniezione, gestione degli sfiati olio e della ventilazione del basamento;
- Gestione elettronica: posizione centralina (ECU), relè, fusibili e connettori critici in area protetta, con percorsi di cablaggio ridondati dove possibile.
Le scelte qui descritte sono state effettuate per questo specifico velivolo e in questo contesto sperimentale: non vanno replicate in automatico su altri progetti senza un’analisi dedicata.

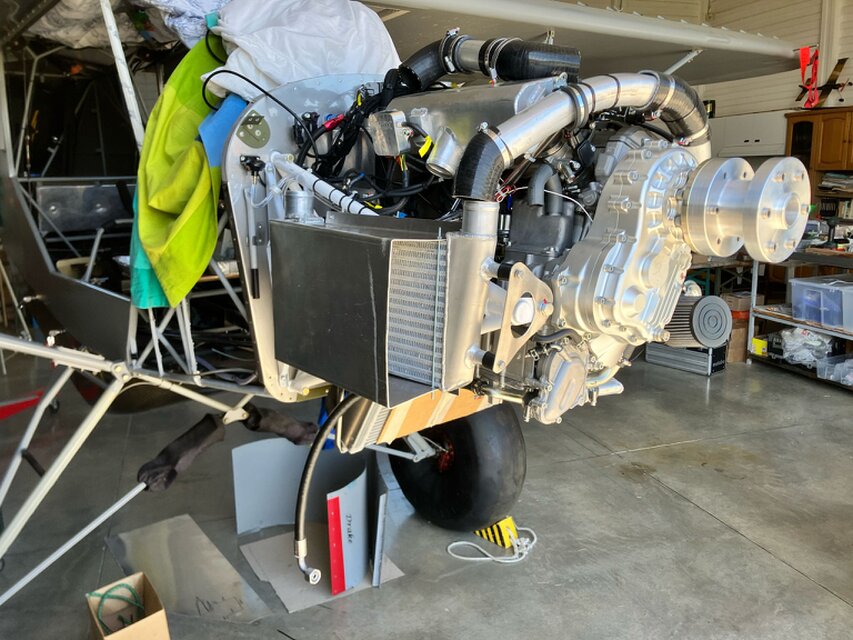

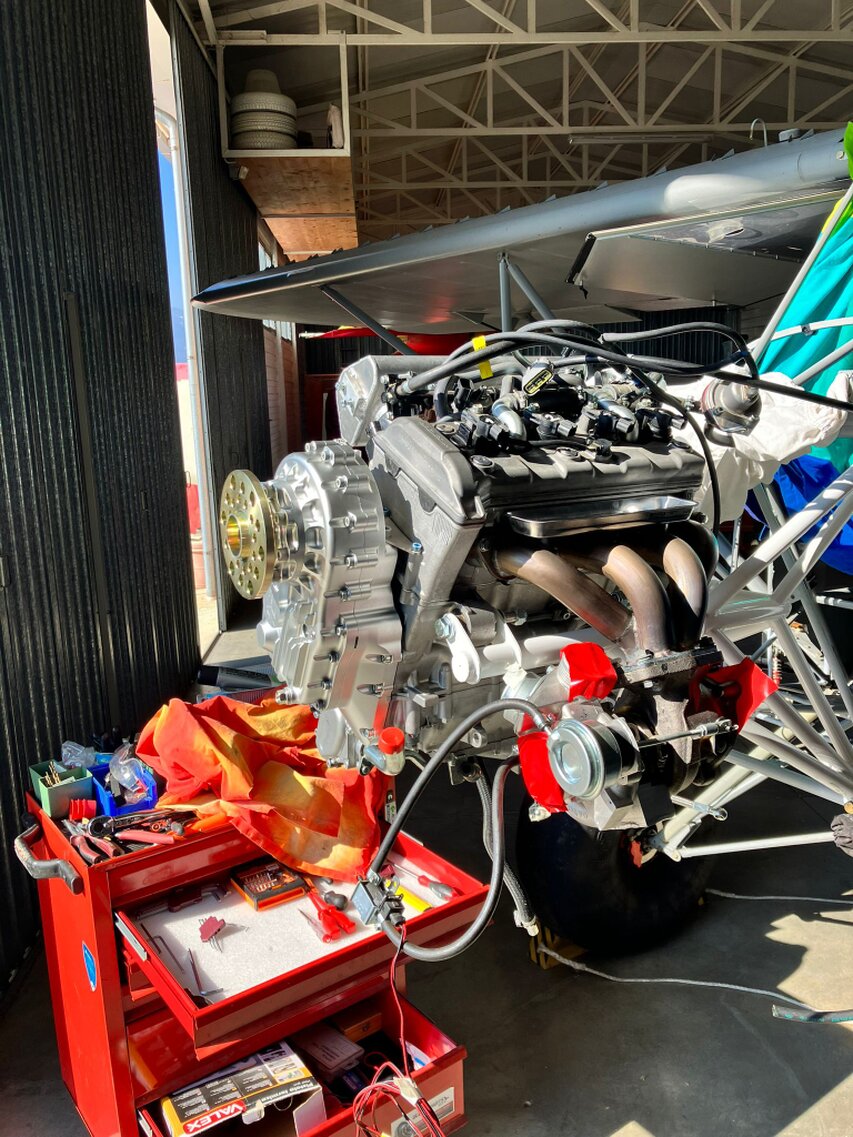

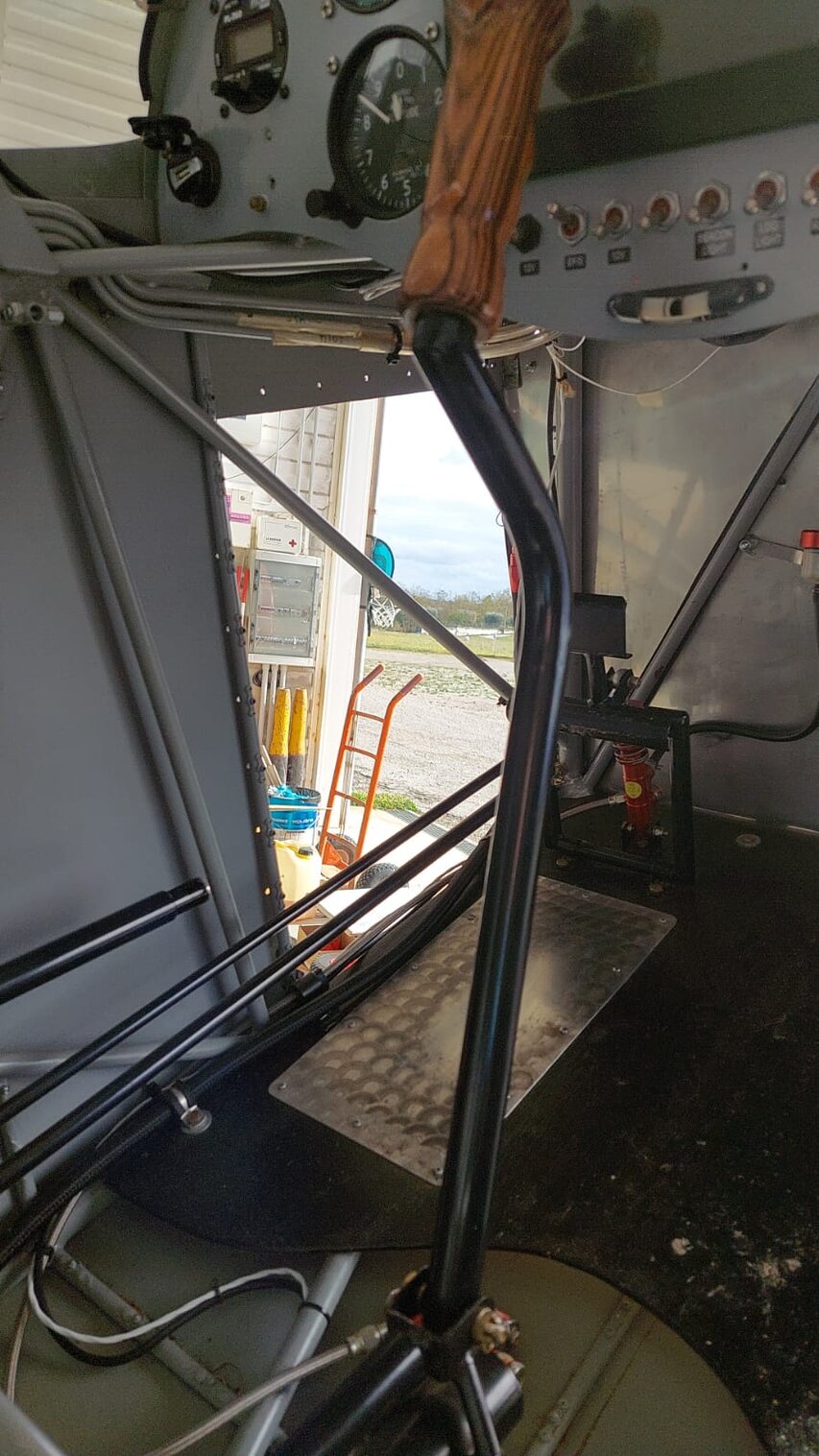

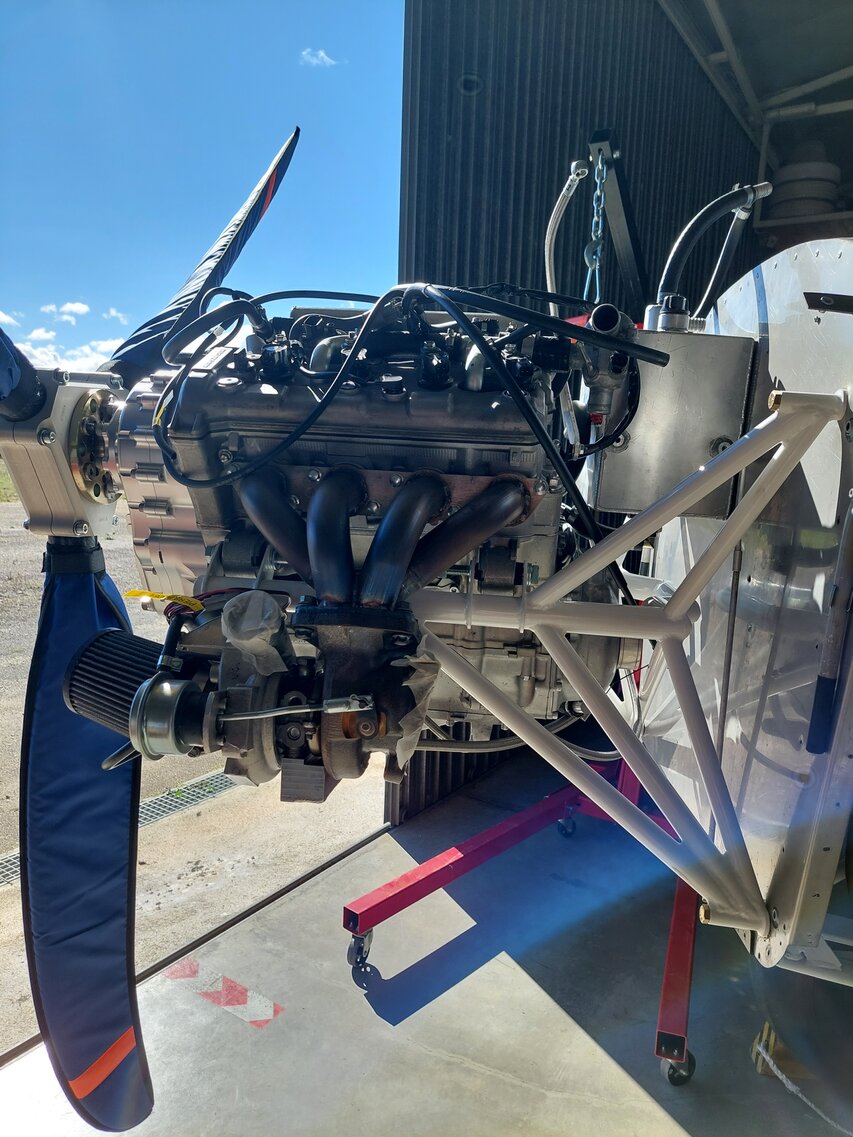

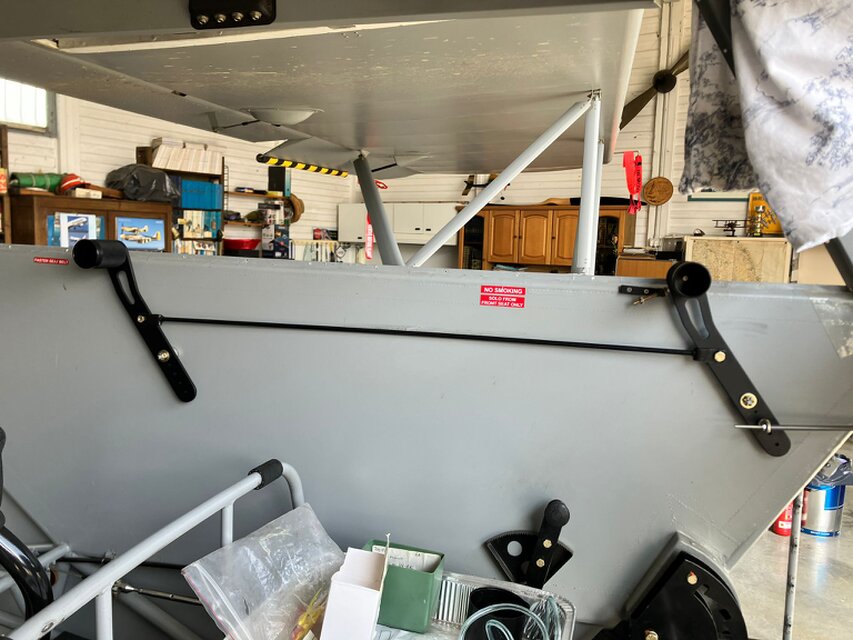

L’installazione del motore Yamaha Apex ha richiesto modifiche mirate alla cellula del Savage Cub, sempre nel rispetto dei limiti strutturali e dei margini di sicurezza del velivolo.
Le principali attività hanno interessato:

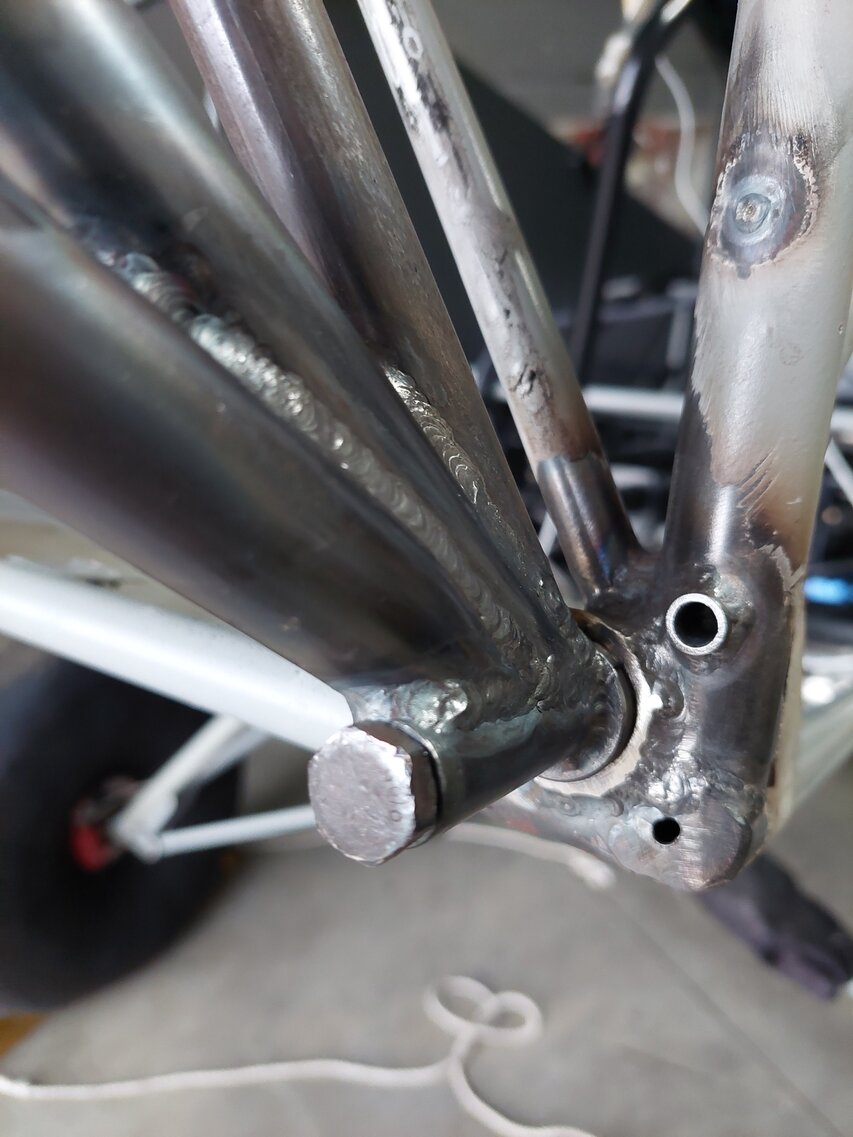

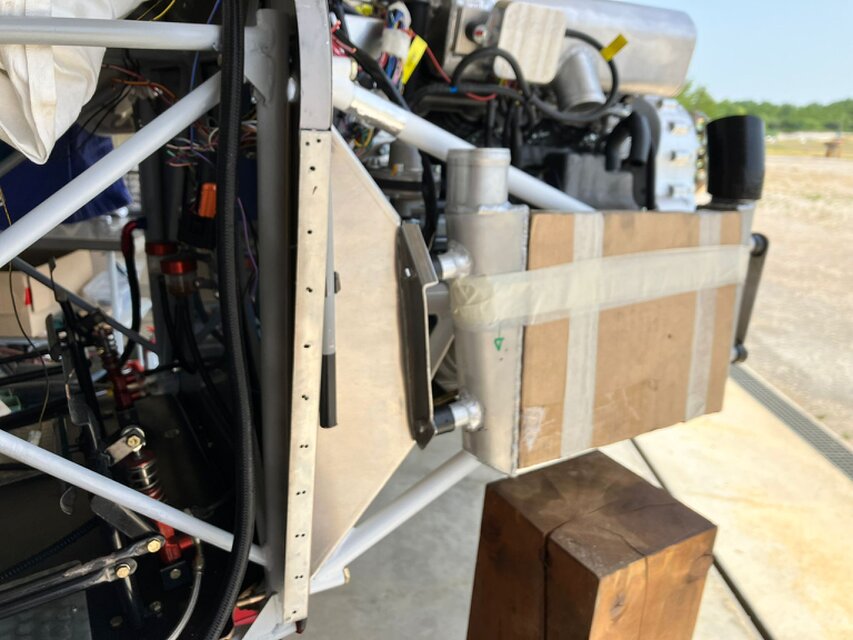

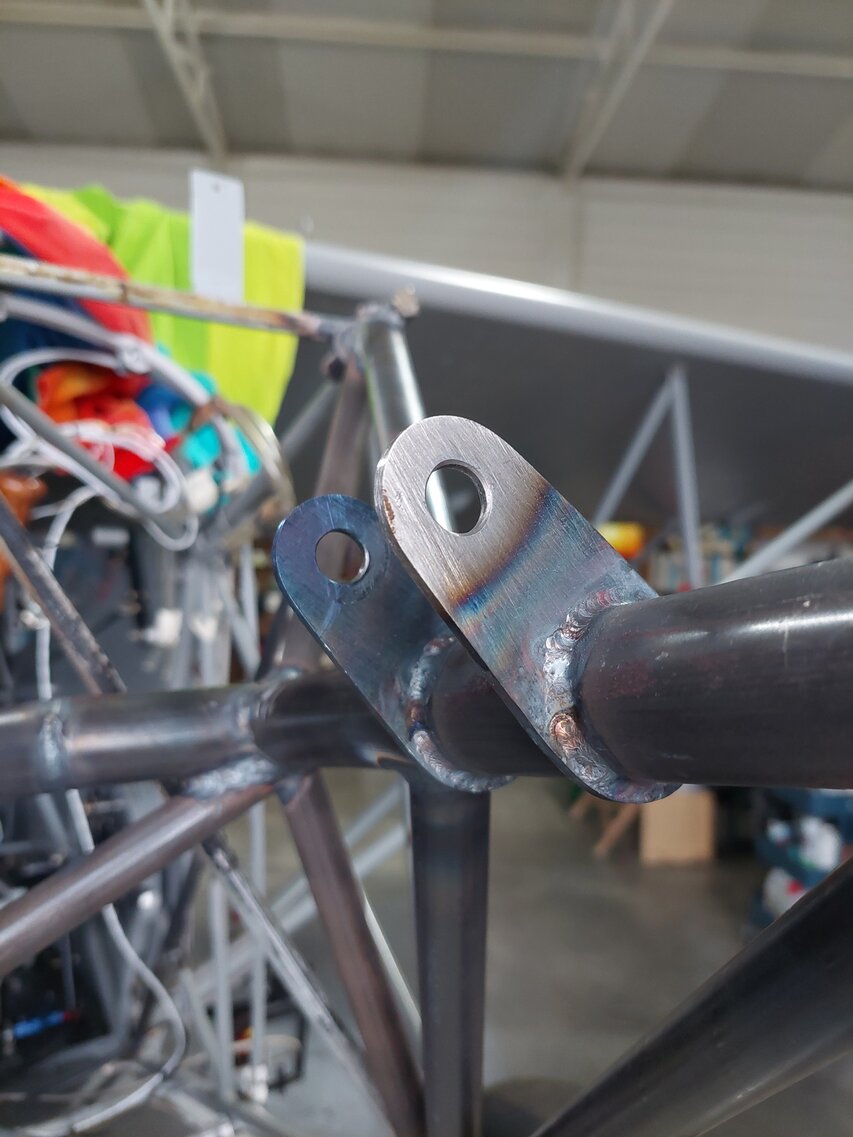

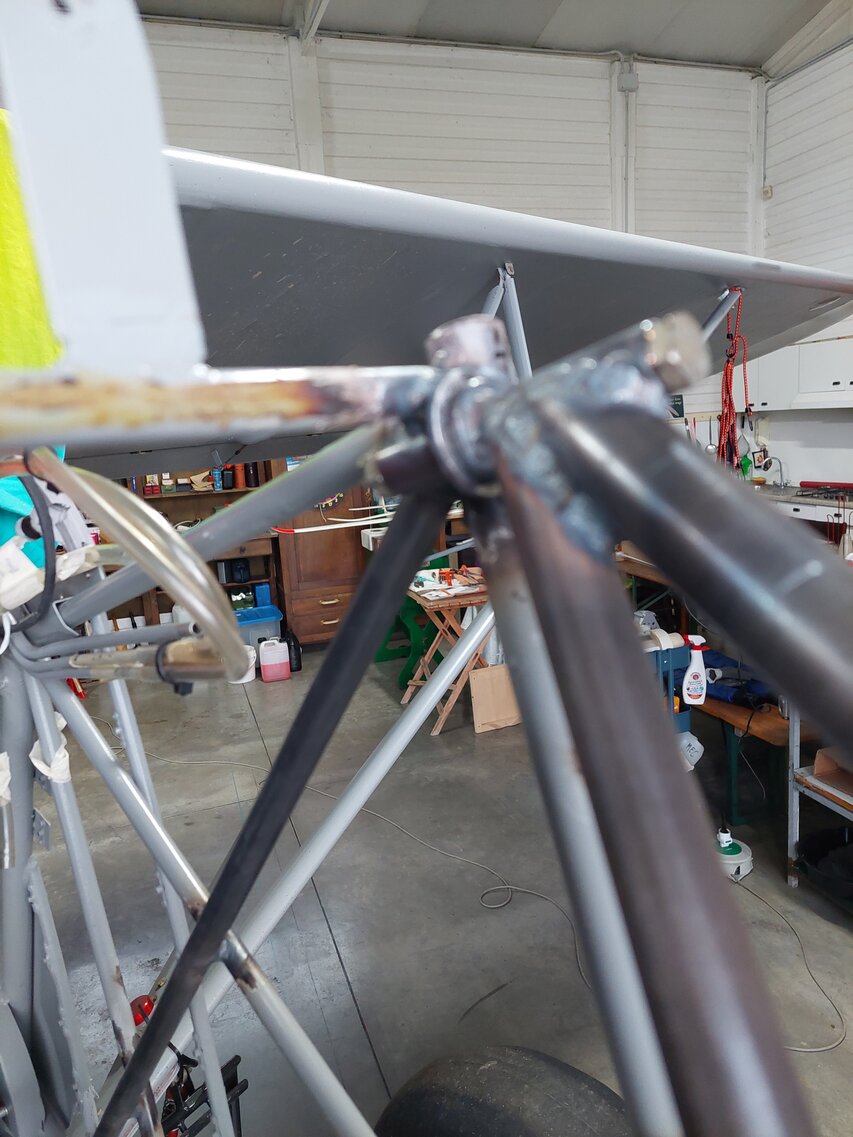

- Castello motore: verifica della struttura originale, progettazione di eventuali piastre di adattamento e modifica dei punti di fissaggio per accogliere i nuovi supporti;
- Longheroni e traverse anteriori: controllo dello stato e, dove necessario, aggiunta di piastrature o manicotti di rinforzo nelle zone di attacco;

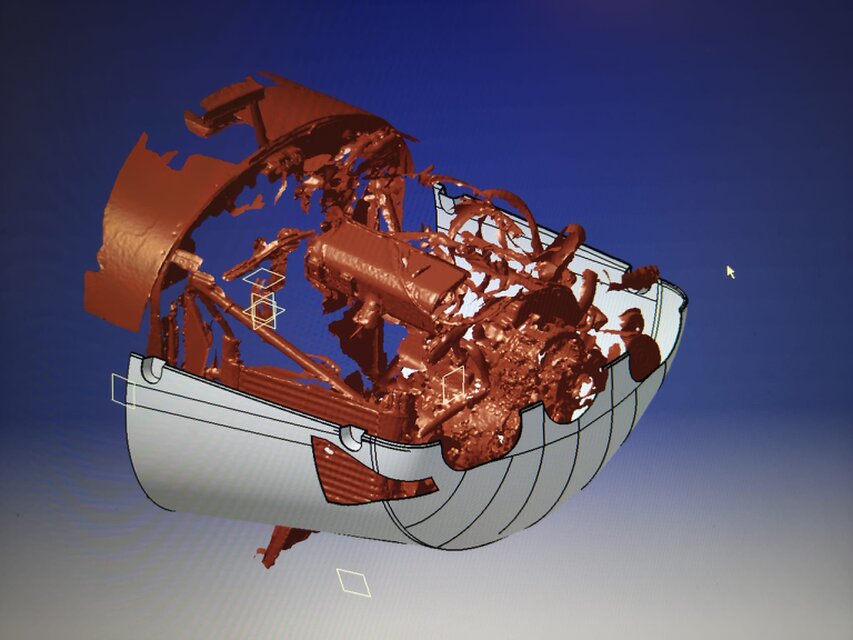

- Cofani motore: riprogettazione parziale dei cofani per ospitare il nuovo gruppo motore-riduttore, il percorso di scarico e i radiatori, mantenendo al contempo un buon accesso alle aree ispezionabili;
- Fissaggi accessori: realizzazione di staffe dedicate per vaschette di espansione, filtri, centraline e sensori aggiuntivi.
Ulteriori lavorazioni sulla cellula hanno riguardato la protezione delle aree calde e la finitura esterna:
- Protezione termica: inserimento di schermi e pannelli isolanti nelle zone prossime allo scarico e alle parti più calde del motore;
- Gestione flussi aria: apertura e chiusura controllata di prese e uscite d’aria sui cofani per ottimizzare raffreddamento e drag;
- Modifiche alla gondola/cappottature: adattamenti locali per il passaggio di tubazioni, cavi e staffe, mantenendo margini adeguati da organi in movimento;
- Accessibilità manutentiva: predisposizione di pannelli apribili o facilmente smontabili nelle zone dove si concentrano punti di controllo periodico.
Ogni modifica è stata valutata con particolare attenzione agli effetti su massa, baricentro e percorsi di carico della struttura.
L’integrazione del motore Yamaha Apex ha richiesto un ripensamento dell’impianto carburante e della gestione dei ritorni, con l’obiettivo di garantire alimentazione continua e ridurre il rischio di vapour lock.
Interventi principali sull’impianto carburante:
- Linee di mandata e ritorno: definizione dei diametri, dei materiali e dei percorsi delle tubazioni, con fissaggi ridondanti nelle zone soggette a vibrazioni;
- Filtri e separatori: posizionamento di filtri in punti facilmente ispezionabili, con attenzione alla protezione da calore e urti;
- Sfiati serbatoi: verifica e adeguamento degli sfiati, tenendo conto delle nuove portate e delle possibili variazioni di assetto;

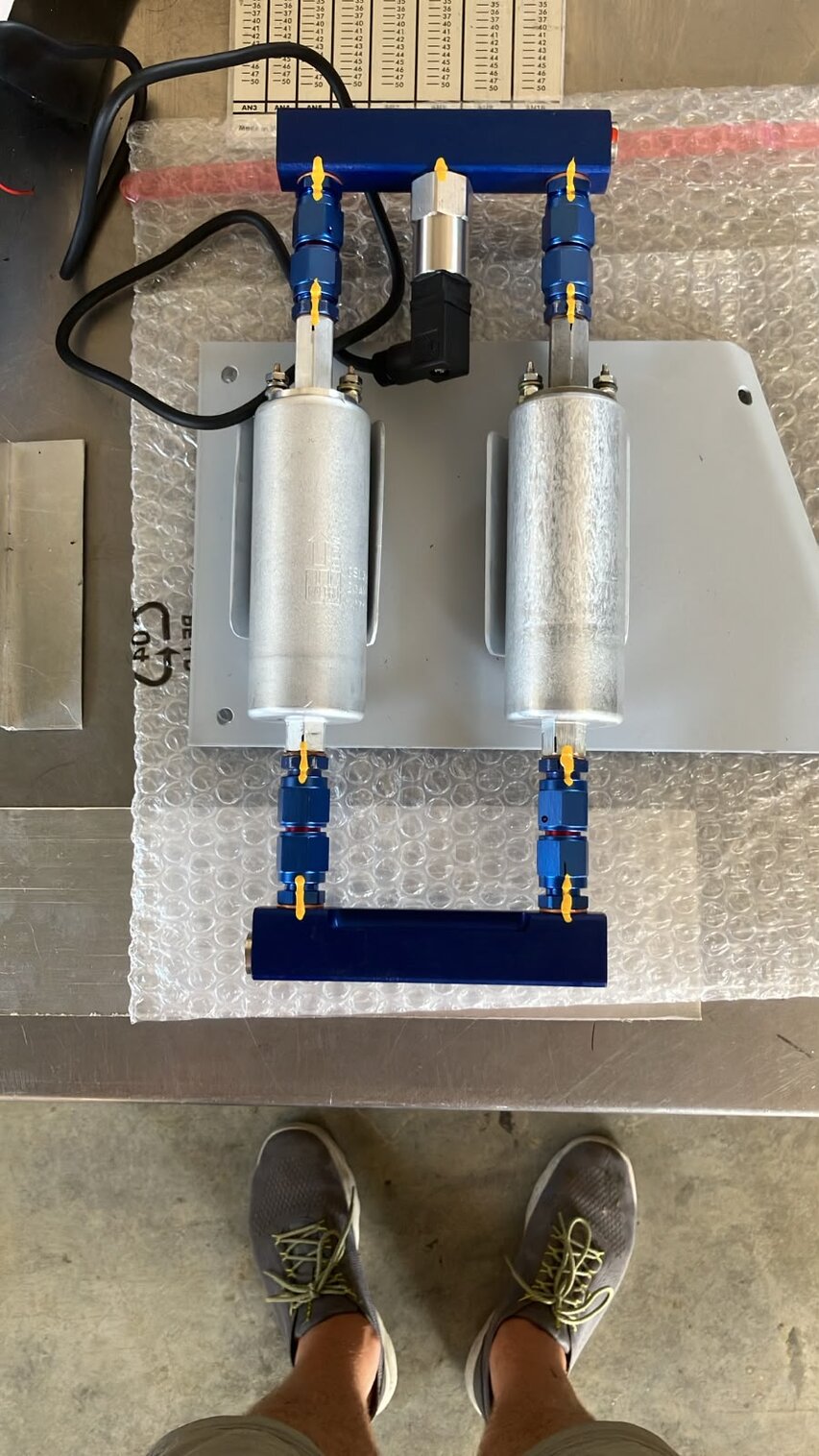

- Pompe carburante: scelta e installazione delle pompe (primaria e, se previsto, di emergenza), con relativa logica di comando dal pannello strumenti.
Sono stati inoltre rivisti l’impianto elettrico, la logica di controllo della ECU e la strumentazione di bordo.
Le attività principali sono state:
- Quadro elettrico: realizzazione di una distribuzione elettrica dedicata al motore, con protezioni e sezioni di cavo adeguate ai nuovi assorbimenti;
- Centralina motore (ECU): installazione in posizione protetta, con percorsi cablati il più possibile corti e schermati dove necessario;

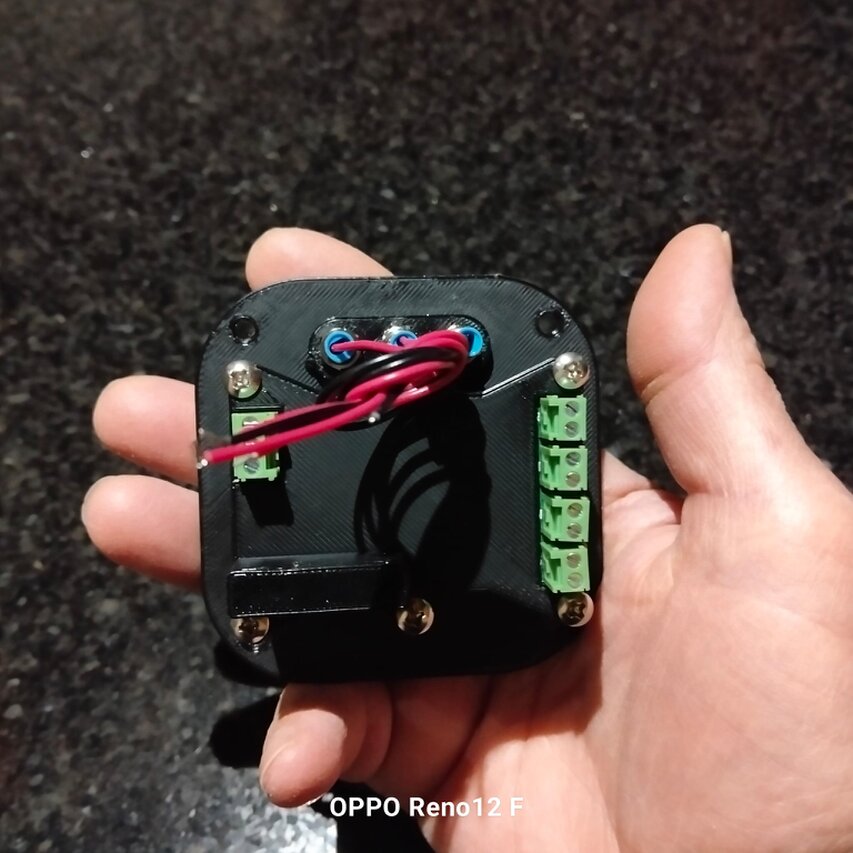

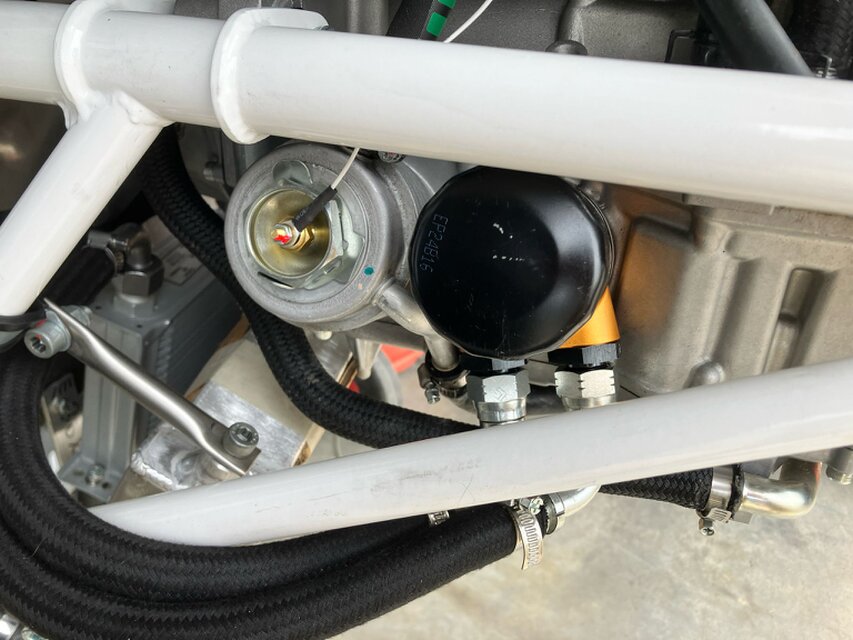

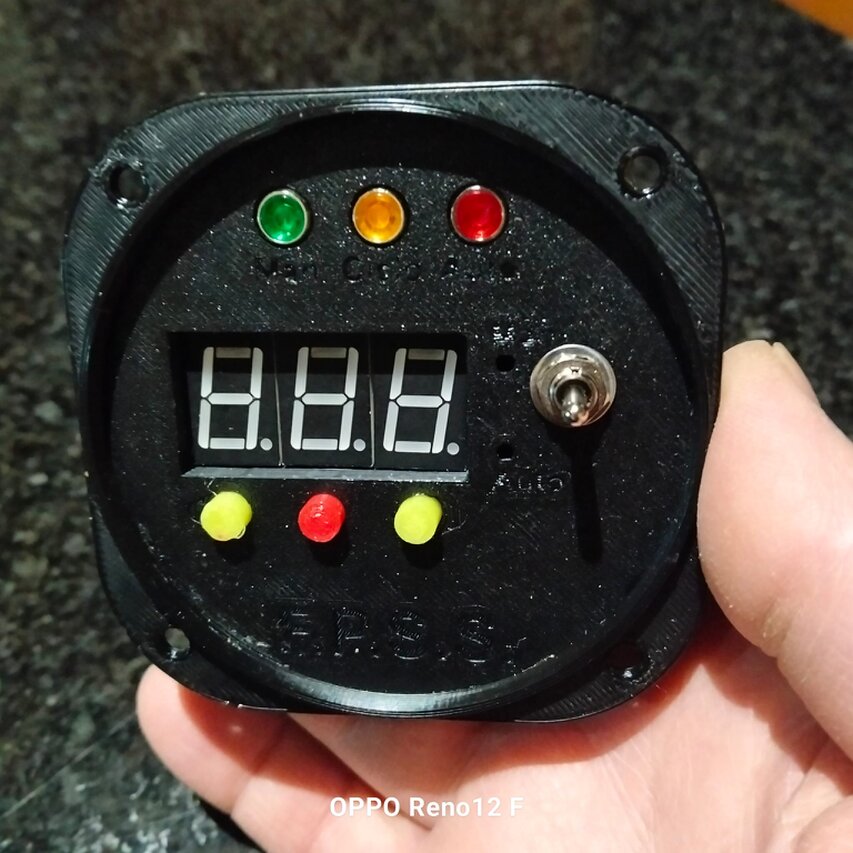

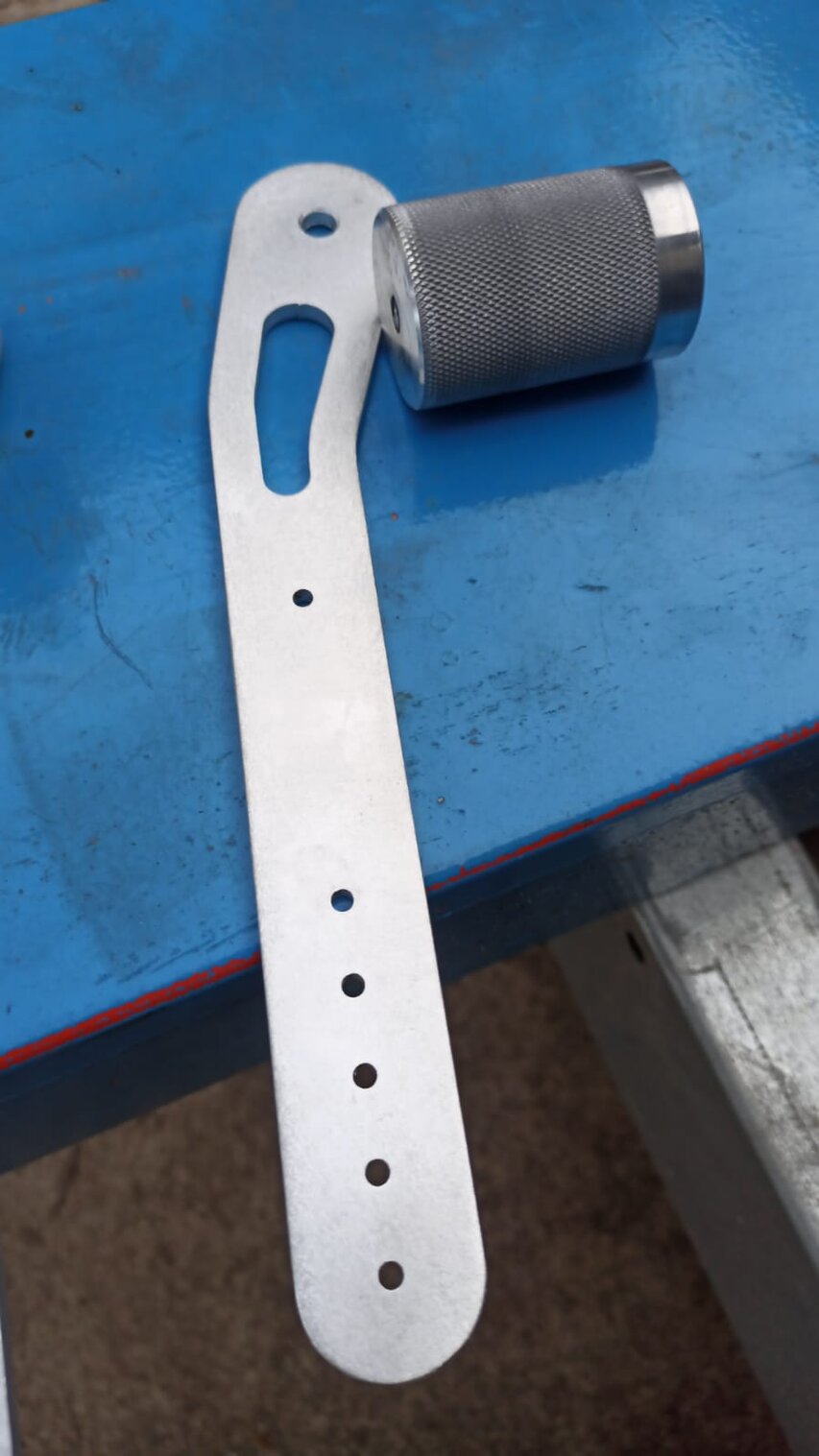

- Strumentazione: integrazione dei parametri motore (giri, temperatura liquido, temperatura olio, pressione olio, EGT/CHT dove disponibili) nel pannello del Savage Cub;
- Diagnostica e test: predisposizione di connettori e procedure per la lettura di errori ECU e per l’eventuale aggiornamento software.
L’obiettivo è stato quello di ottenere un impianto semplice, leggibile e manutenibile, evitando soluzioni troppo complesse o difficili da diagnosticare in caso di guasto.

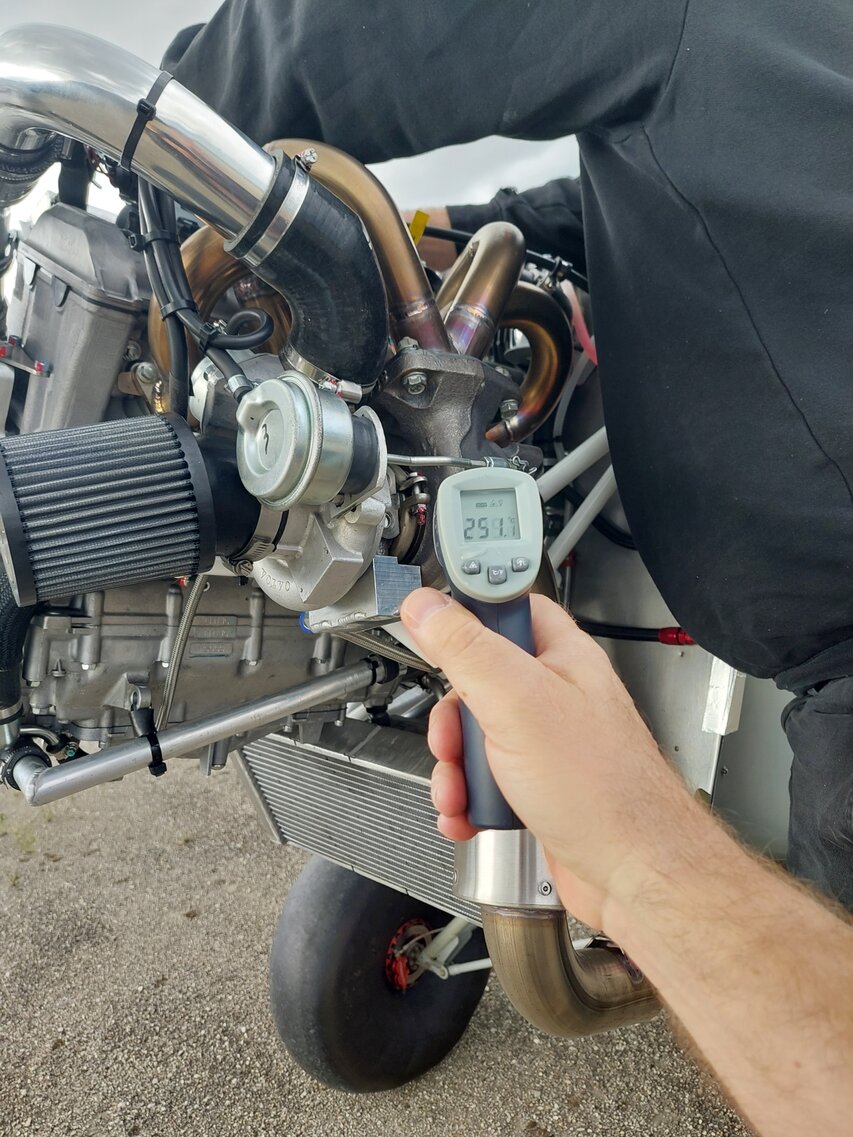

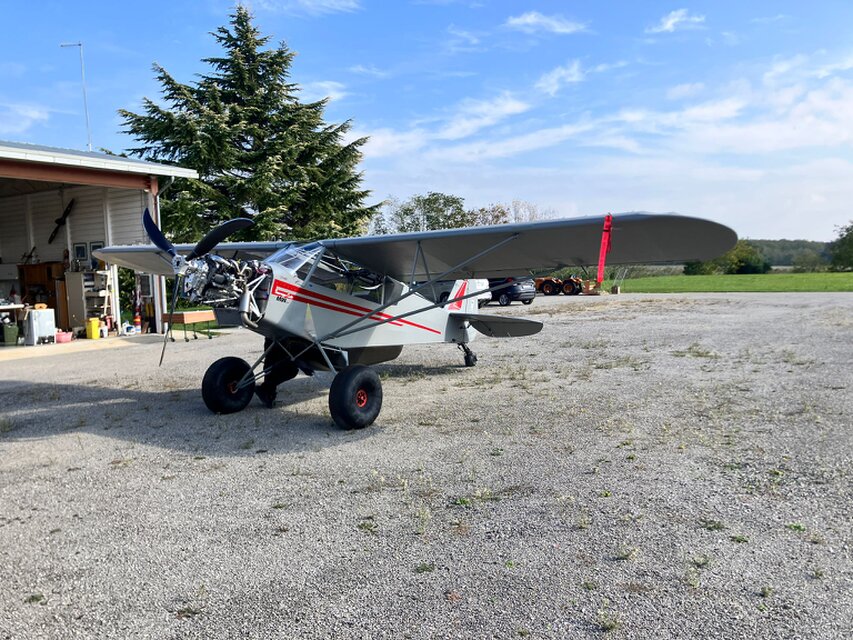

Dopo l’installazione e l’integrazione degli impianti sono stati condotti diversi cicli di test, sia a terra sia in volo, con un approccio prudente e progressivo.
Le fasi principali sono state:

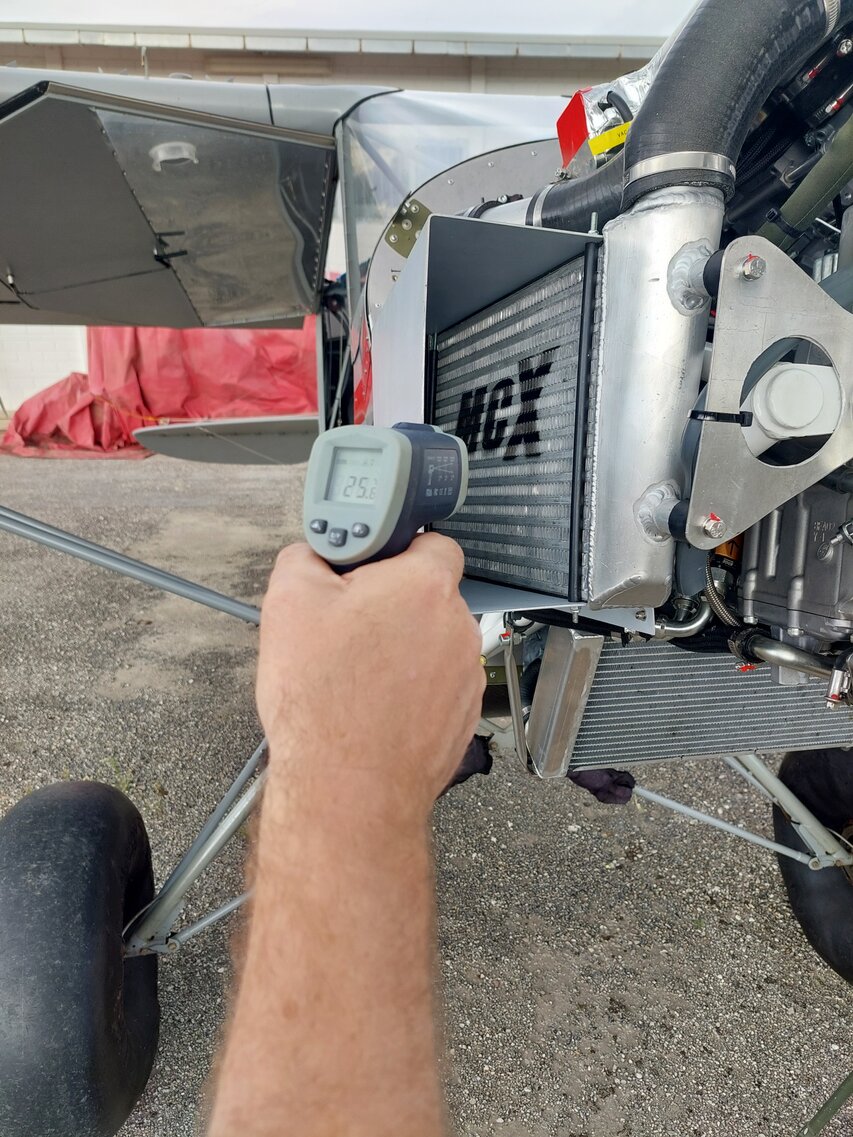

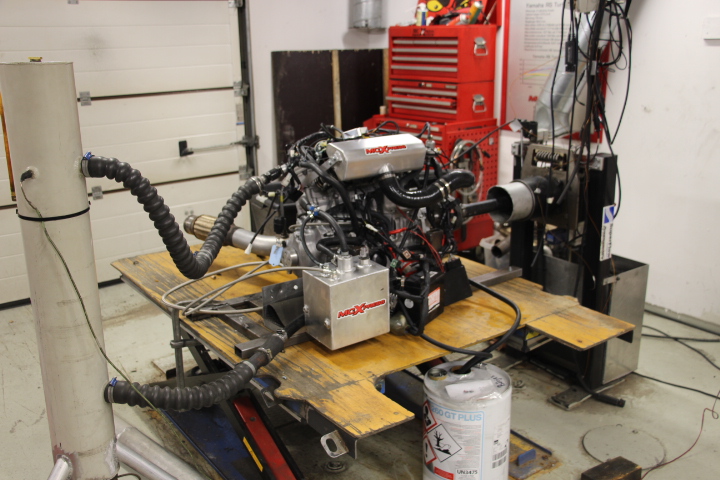

- Prove a banco e avviamenti statici: verifica di avviamento, tenuta dei circuiti, controllo temperature e pressioni, messa a punto dei regimi intermedi;
- Roulage e prove di accelerazione: controlli di comportamento del gruppo motore-elica in corsa, vibrazioni percepite, risposta al comando gas e funzionamento degli impianti sotto carico;
- Primi voli cauti: decolli con margine, inviluppo limitato, focus su parametri motore e comportamento generale del velivolo;
- Estensione graduale dell’inviluppo: aumento progressivo di peso, quota e durata delle missioni, con raccolta dati systematic a bordo;
- Analisi problemi e correzioni: gestione di eventuali anomalie riscontrate (temperature fuori range, vibrazioni locali, dettagli di cablaggio o fissaggi) e implementazione delle relative azioni correttive.
I contenuti riportati non costituiscono in alcun modo un programma di collaudo da replicare, ma una semplice cronaca tecnica delle prove effettuate su questo specifico esemplare.
